ABB機器人控制柜 IRC5 M2004是第五代機器人控制器，是目前最新的型號，具備全面升級擴展能力。ABB IRC5 M2004擁有模組實力、生產彈性、安全性、數個機器人的控制能力、優秀運動控制技術、及PC Tool的支援，滿足各種不同ABB機器人自動化的需求，讓ABB機器人動作具備可預見性，進一步增強其運行性能，無需程序員現場調整，真正實現“所編即所得”。在MultiMoveTM模式下ABB IRC5最多可控制四臺ABB機器人，每增加一臺ABB機器人只需安裝一個緊湊型傳動模塊。所以ABB IRC5 M2004具備如下優勢：

1、安全性：符合所有相關規范并經由第三方單位做驗證；

2、相容性：兼容市場上多數的通訊協議，易于擴充的I/O，支持絕大部分主流工業網絡，以傳感器接口、遠程訪問接口及一系列可編程接口，形成強大的聯網能力。

3、可程式化：ABB全系列robot systems均可透過RAPID™程式化控制，這是ABB高度彈性、高度程式控制的程式語言，作為一種真正意義的在線/離線通用編程語言，RAPID支持結構化程序的編制，擁有多種先進特性，強大的預置功能可輕松應對焊接、裝配等常見機器人工藝應用的開發，可輕易設計出高度復雜的解決方案。

4、可靠性：內建檢測功能，確保制程因突發狀況中斷時能夠快速恢復重啟運行，一旦發生意外停產，其內置的診斷功能有助于及時排除故障、恢復生產。

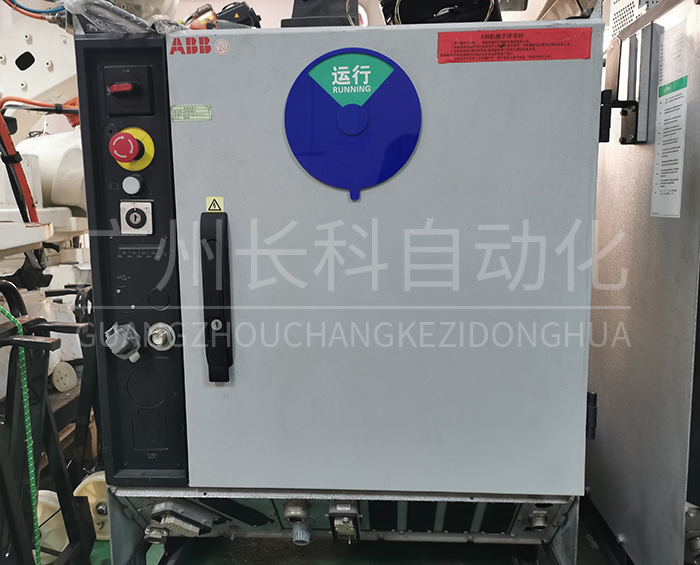

ABB機器人控制柜 IRC5 M2004

ABB 機器人IRC5 M2004單柜型控制柜參數：

尺寸：970×725×710 mm

重量：150 kg

電源電壓：三相 200-600 V，50-60 Hz

防護等級：IP54（冷卻管道IP33）

電子限位開關：5路安全輸出（1-7軸監測）

SafeMove：靜態、速度、位置、方向監測（機器人及附加軸）：8路功能啟動安全輸入、8路監測輸出

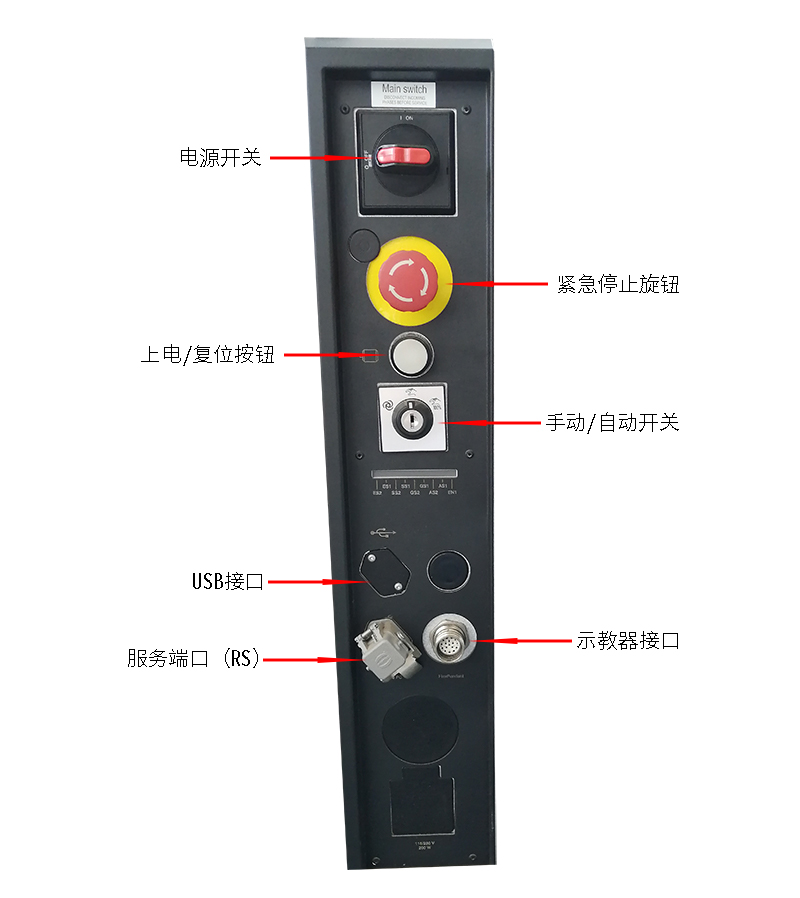

ABB 機器人IRC5 M2004單柜型控制器按鈕接口標注圖

ABB 機器人IRC5按鈕接口標注圖

ABB 機器人IRC5 M2004單柜型控制器中，控制和驅動模塊集成于一個模塊之中?？刂颇K包含所有的電子控制裝置，例如主機、I/O電路板和閃存。驅動模塊包含所有為ABB機器人電機供電的電源設備。



緊急停止優先于任何其他ABB機器人控制操作，它會斷開ABB機器人電機的驅動電源，停止所有運轉部件，且切斷由ABB機器人系統控制并存在危險部件的電源，意味著斷開了ABB機器人中除了手動制動器釋放電路外的所有電源。

如果需要緊急停止ABB機器人，請勿用將ABB機器人控制器的主電源關閉的方式，在自動運行中將控制器的主電源關閉有可能使ABB機器人精度受到影響。甚至有可能發生手臂掉落或松動而危及到周邊裝置的情況。



安全停止?fàn)顟B(tài)也有兩種形式（在ABB機器人系統配置中選擇）：

非受控停止：斷開ABB機器人電機的電源，立刻停止ABB機器人運行。

受控停止：停止ABB機器人運行，但為了保留機器人路徑，不斷開ABB機器人電機電源，操作完成后，電源斷開。受控停止可最小化使機器人返回到生產狀態的必要操作，因此應優先考慮。

從緊急停止?fàn)顟B(tài)恢復的步驟：

步驟1、確保已經排除所有危險。

步驟2、定位并重置引起緊急停止?fàn)顟B(tài)的設備。

步驟3、確認事件日志中的緊急停止事件（20202）。

步驟4、按下電機“開”按鈕，從緊急停止?fàn)顟B(tài)恢復正常操作。



所有按鍵形式的緊急停止設備都有“上鎖”功能。這個“鎖”必須打開，才能結束設備的緊急停止?fàn)顟B(tài)。許多情況下，需要旋轉按鍵。而有些設備則需要拉起按鍵才能打開“鎖”。

ABB機器人的制動閘應該在帶電情況下手動釋放。



斷開ABB示教器的步驟：

1、完成所有需要連接ABB示教器的當前活動。（例如路徑調整、校準、修改程序。）

2、關閉系統。如果在沒有關閉系統時斷開ABB示教器，系統會進入緊急停止?fàn)顟B(tài)。

3、逆時針擰松連接器電纜計數器。

4、將ABB示教器與機器人系統分別存儲。
