CC-Link通迅接口板SST-CCS-PCU用在安川DX100控制柜中，由Molex公司生產。

CC-Link通迅接口板SST-CCS-PCU只能作為遠程設備站來使用，不能作為主站來使用。

CC-Link通迅接口板SST-CCS-PCU參數：

與外部機器的接口：CC-Link；

基板搭載場所：DX100控制柜內PCI插槽；

錯誤顯示方式：LED顯示。



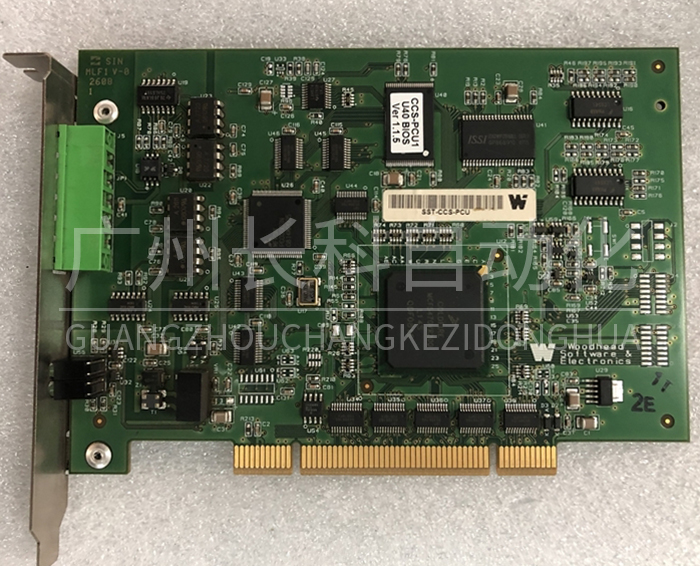

CC-Link通迅接口板SST-CCS-PCU

通信速度：10M/5M/2.5M/625K/156kbps;

通訊方式：廣播登記方式；

傳送路徑：總線配置形式；

節點數：64站；

DA接口：數據傳送線；

DB接口：數據傳送線；

DG接口：信號運動場；

SLD接口：信號運動場；

FG接口：信號運動場；



CC-Link通迅接口板SST-CCS-PCU數據傳送：

作為從SST-CCS-PCU基板傳送到DX100內部的數據，除了從外部的CC-Link對應機器被傳送的輸入輸出數據以外，CCS-PCU基板的狀態也被傳送。因此，在DX100內部當中確保除了接點數據用區域以外，作為CCS-PCU基板的狀態用輸入/輸出8點分（1字節）的額外區域（但是不可使用輸出的區域）。

SST-CCS-PCU基板的傳送數據被分配到同時發生的I/O信號的外部輸入輸出信號以及M寄存器中。



CC-Link的單元

CC-Link有以下單元

1、主站：控制遠程站以及本地站的站；

2、待機主站：主站掉下的情況下、代機主站繼續進行連接數據的站；

3、本地站：擁有程序控制器CPU的主站以及其他本地和能通信的站；

4、遠程I/O站：只處理儲存單元信息的站；

5、遠程設備站：處理儲存單元信息和word信息的站；

6、智能設備站：進行瞬態傳送站。

CCS-PCU基板成為遠程設備站。



LED顯示燈含義

SST-CCS-PCU基板前面安裝有顯示CC-Link的通信狀態的四個LED燈。

1、RUN（綠色）LED燈：點亮?xí)r表示網絡加入狀態；燈熄滅時，表示：1.網絡未加入，2.超時，3.基板復位中。

2、ERR（紅色）LED燈：點亮?xí)r表示：1.CRC錯誤發生，2.站號設定在0或65以上，3.通信速度設定是無效設定；燈熄滅時，表示：1.運行正常，2.基板復位中；閃爍時表示復位解除后站號、通信速度的數據變化中。

3、SD（綠色）LED燈：點亮?xí)r表示數據發送中；燈熄滅時，表示：1.非數據傳送中，2.基板復位中。

4、RD（綠色）LED燈：點亮?xí)r表示數據接收中；燈熄滅時，表示：1.非數據接收中，2.基板復位中。
