THK伺服驅動器LSDH4-P LSDH6-P LSDH10-P LSDM4-P
日本蒂業技凱的名稱“THK”代表“ Toughness（堅韌）”、“ High Quality（高品質）”和“ Know-how（技術訣竅）”。THK的目標是通過在技術開發和產品制造過程中遵循這三大原則，來促進社會的進步和行業的發展。

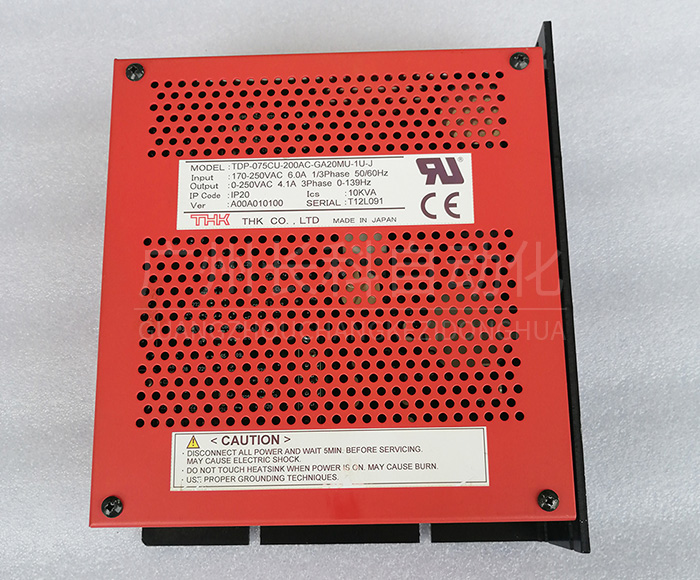

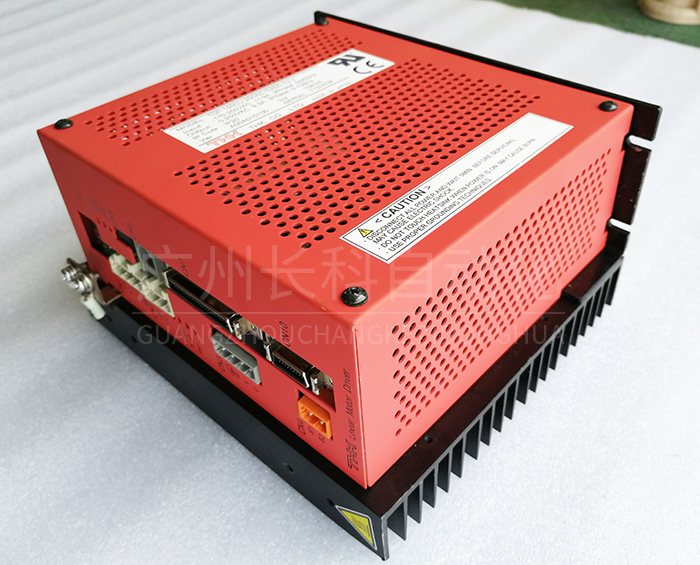

THK直線電機引動器驅動器（linear Motor Driver）TDP-075CU-200AC-GA20MU-1U-J
MODEL解讀：
TDP：型號，驅動器TDP；
075CU：容量，750W（M型電機）；
200AC：輸入電源電壓，單相/三相AC200V；
GA20MU：電機類型，GLM20AP M型；
1U：分辨率，1.0μm
J：帶磁極傳感器。
THK伺服驅動器優勢：
1、直線電機驅動專用設計驅動器：可最大限度地發揮電機引動器高速/高加減速/等速性的特長；
2、優異的伺服性能：采用THK獨有的控制算法，實現了卓越的伺服性能；
3、對應具有安全性和可靠性的國際標準：所有電子部件/涂裝/印刷電路板及鈑金均符合RoHS指令的要求，通過取得CE標志、符合UL標準，提高了可靠性和安全性；
4、豐富的設置工具：利用數字操作面板[D-CON2]、計算機軟件[D-Assit]，可方便地進行參數等的設定。
THK伺服驅動器輸入輸出信號：
位置信號輸出：A相、B相、Z相：線路驅動器輸出；
序列輸入：光電耦合器輸入：伺服開啟、正轉驅動禁止、反轉驅動禁止、報警復位，指令脈沖禁止、DB輸入、通用輸入x2；
序列輸出：光電耦合器輸出：伺服報警、報警代碼（3 bit）、定位結束、伺服就緒、通用輸出x2；
通信功能：RS-232Cx1個端口：計算機軟件及數字操作面板連接、狀態顯示（I/O），參數設定、報警顯示、JOG動作；
保護功能：在生過載、IPM模塊異常、電機過電流（U、M相）、主電路過電壓、主電路欠電壓、電機過載、編碼器報警、系統報警，驅動器過熱、位置偏差過大、失控檢測（伺服開啟時）、EEPROM錯誤、磁極檢測錯誤、電子熱繼電器、參數設定異常、軟件限位、異常動作報警。

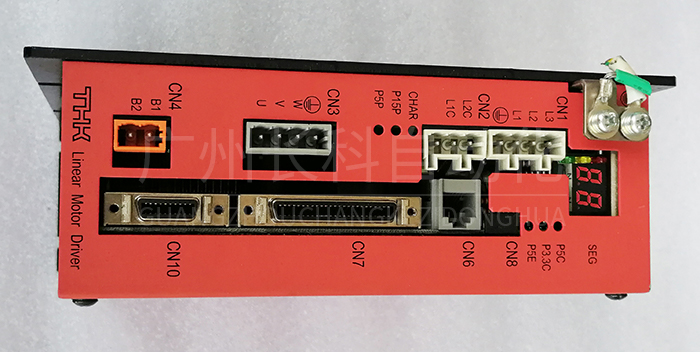

THK伺服驅動器接口連接設備：
CN1：主電路電源；
CN2：控制電路電源；
CN4：再生電阻；
CN6：數字操作面板/計算機軟件；
CN7：上位裝置（PLC、動作控制器）；
THK伺服驅動器編碼器調整設備：APS27；

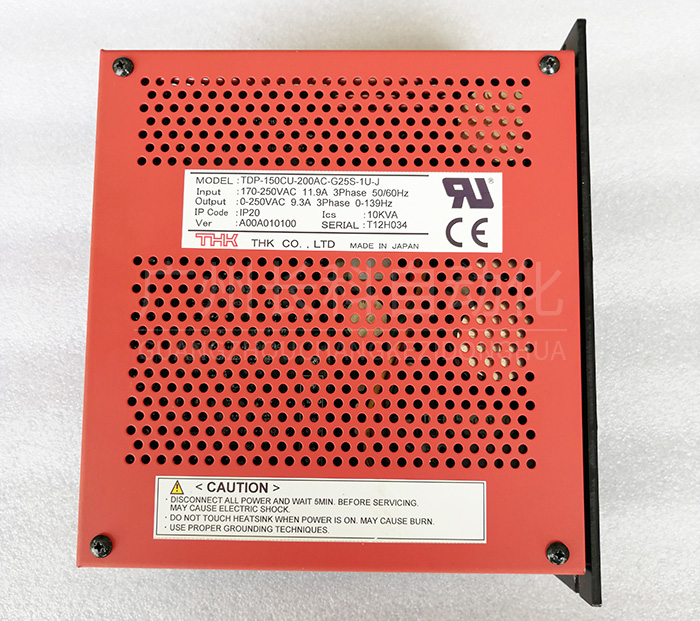

THK TDP-150CU-200AC-G25S-1U-J伺服驅動器

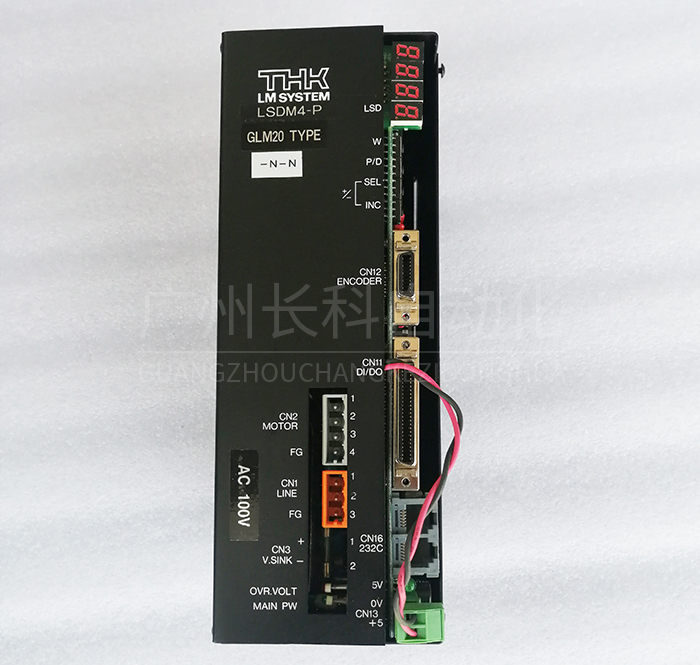

THK LSDM4-P GLM20 TYPE伺服驅動器

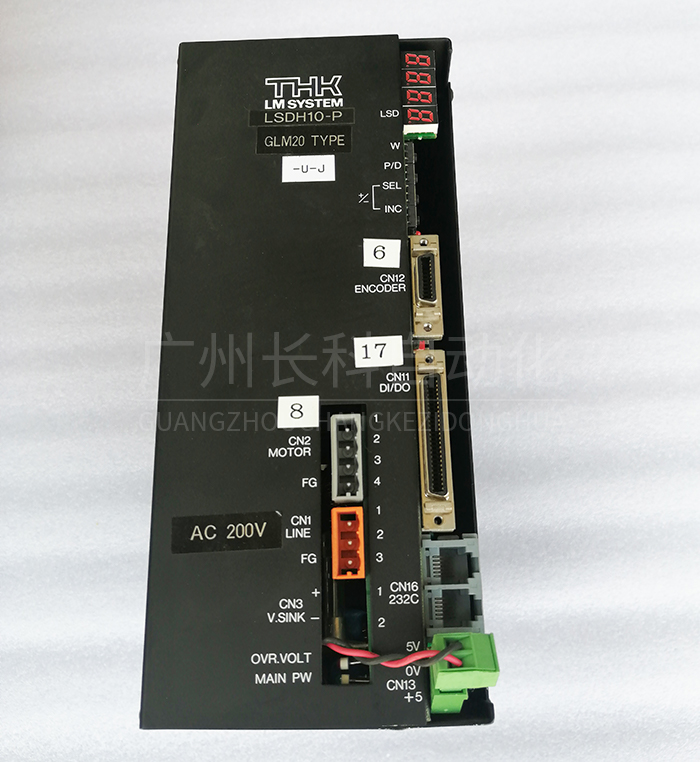

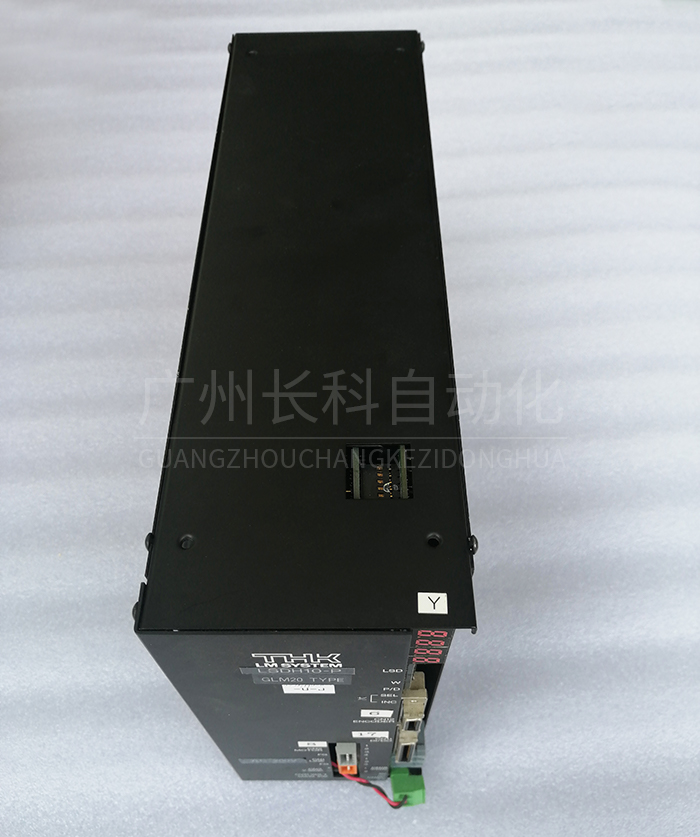

THK LSDH10-P GLM20 TYPE伺服驅動器

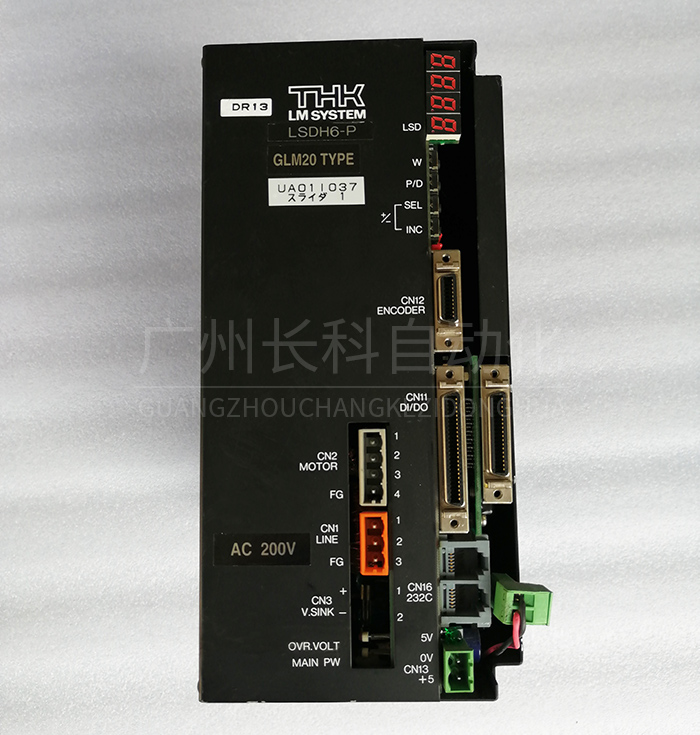

THK LSDH6-P GLM20 TYPE伺服驅動器

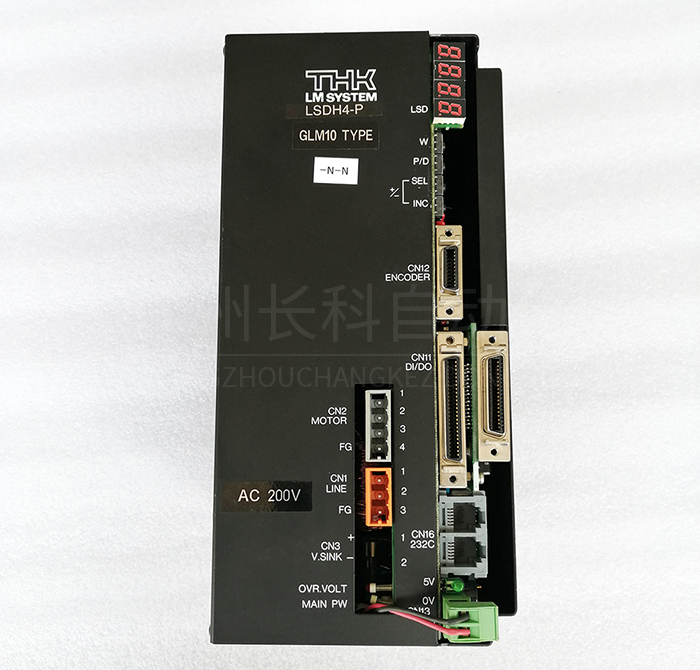

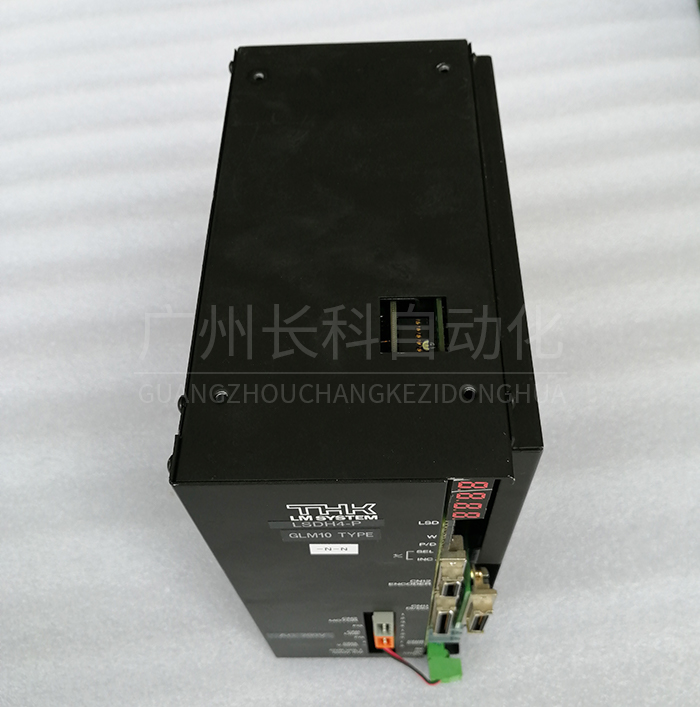

THK LSDH4-P GLM10伺服驅動器
THK伺服驅動器常見故障有：上電無顯示、電源燈不亮、過電流、過電壓、欠電壓、過熱、過載、過速、缺相、抖動、編碼器異常、模塊損壞、接地故障等。
